下記の資料をステープラー(ホチキス)製本しています。(商品画像がサーマル製本となっております。こちらをご希望の方はオプションのサーマル製本を選択してください)(2冊合本)
タイトル: 「液体式ディーゼル動車図面」 (急行形2等) 車体関係1/2
発行年月: 1963年3月
発行元: 国鉄車両設計事務所
元サイズ: A4縦(見開きでA3横のページあり)
製本サイズ: A4横
ページ数: 約89頁
タイトル: 「液体式ディーゼル動車図面」 (急行形2等) 車体関係2/2
発行年月: 1963年3月
発行元: 国鉄車両設計事務所
元サイズ: A4縦(見開きでA3横のページあり)
製本サイズ: A4横
ページ数: 約107頁
掲載形式:
キハ27
キハ28
キハ56
キハ57
キハ58
商品説明
キハ27・28・56・57・58形気動車は、急行用として長い間活躍してきました。
デッキ付き2ドアボックスシートという急行の標準仕様で日本中を走り回っていて、そのバリエーションも多いです。

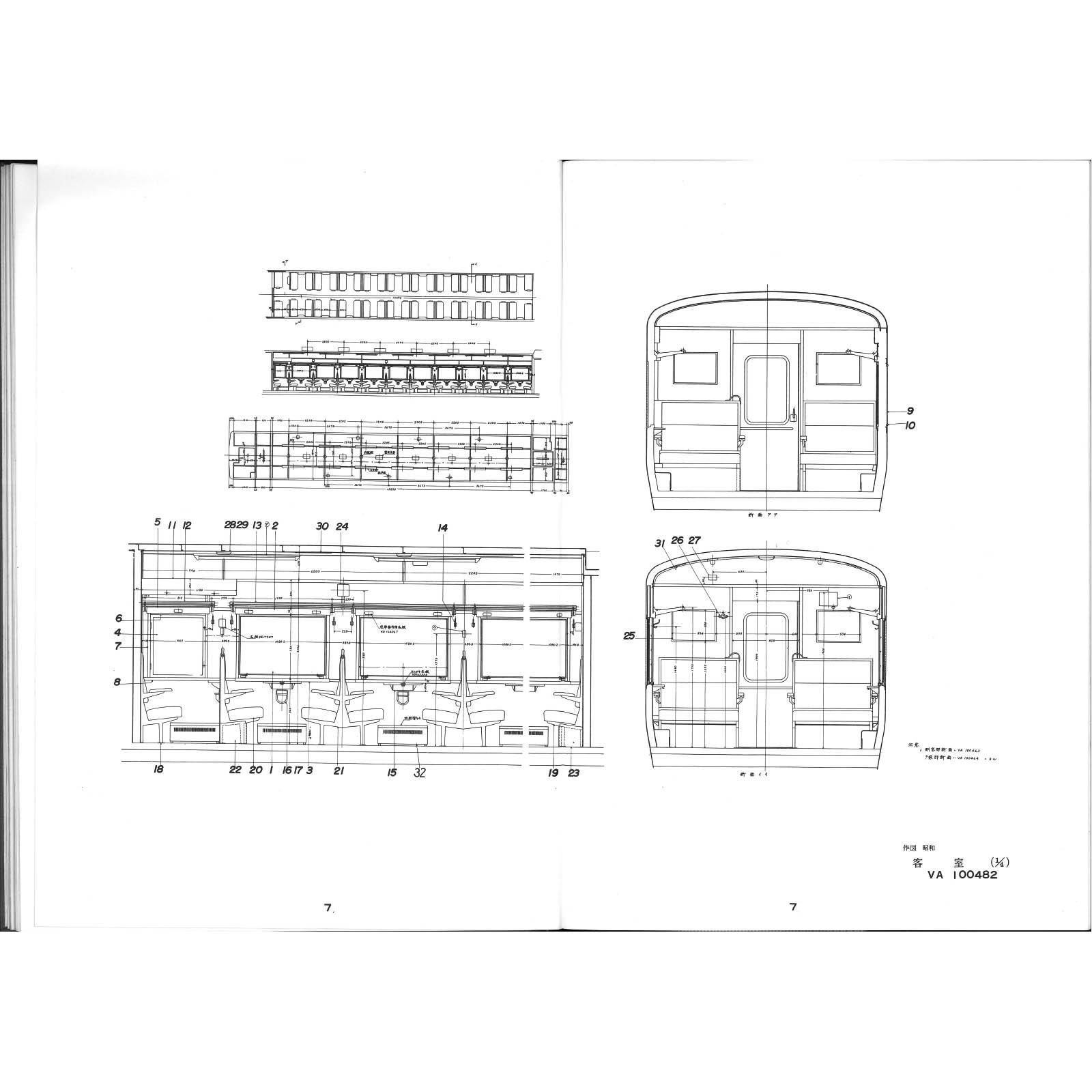

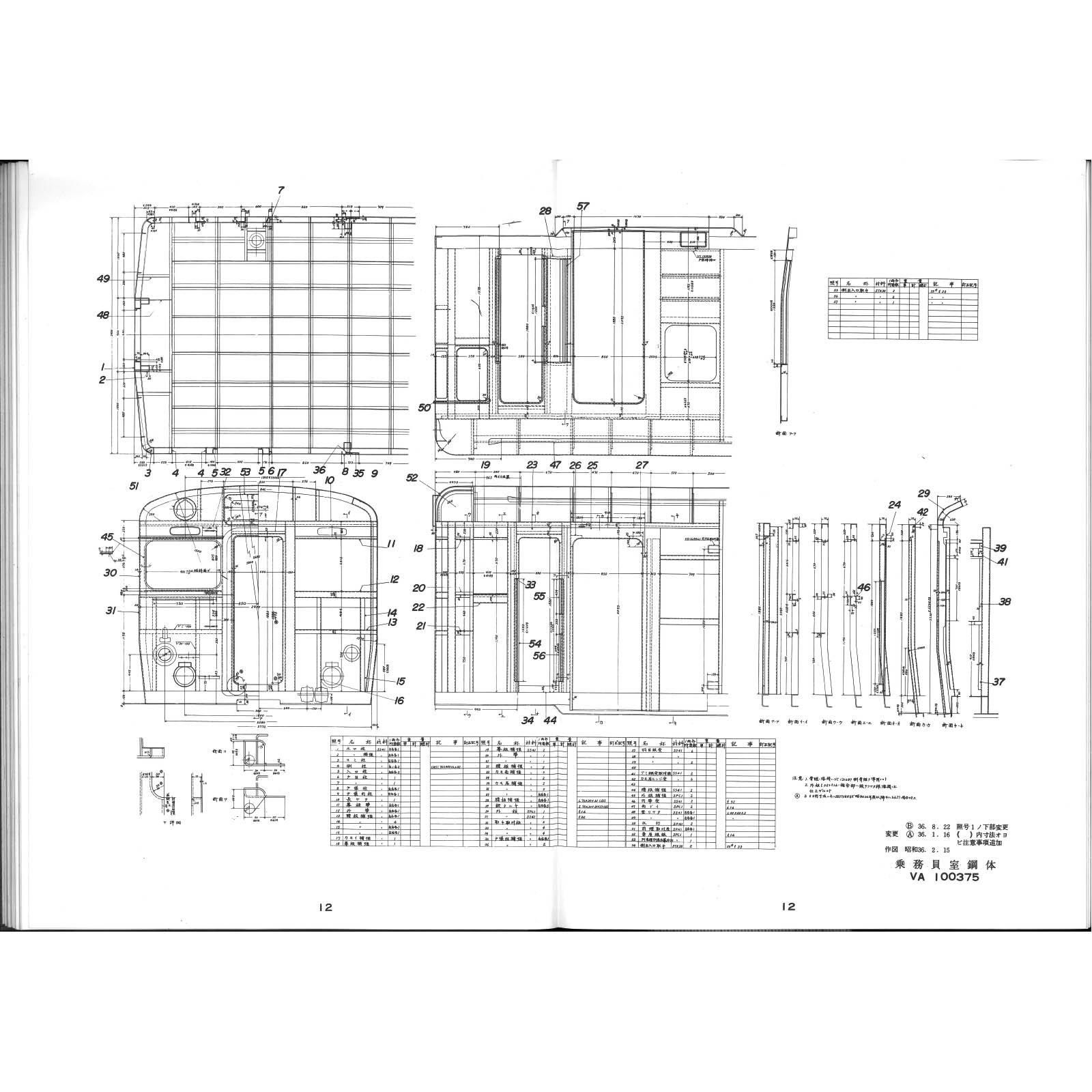

この図面は、車体の細部渡っての詳細が書かれていて、通常の付図よりも細かい図面が記載されています。
その車体関係の図面を今回出品させていただきますのでよろしくお願いします。
■■■■ 構成
(車体関係1/2)
図面表
車体
台ワク
標記
(車体関係2/2)
図面表
窓オヨビ戸
腰掛
設備
便所化粧室
水揚装置
