103系・101系車体図面 1968-3

2,640円(税240円)

ステープラー製本サーマル製本無製本
製本方法
購入数

下記の資料をステープラー(ホチキス)製本しています。(商品画像がサーマル製本となっております。こちらをご希望の方はオプションのサーマル製本を選択してください)
別カテゴリーで資料原寸のA3横サイズもお選びできます。細かい文字まで確認する必要がある場合は、できるだけA3サイズをご注文下さい。


タイトル : 「103系・101系車体図面」
発行年月: 1968年3月
発行元 : 国鉄車両設計事務所
元サイズ : A4縦(見開きでA3横の図面が掲載されています)
製本サイズ: A4横
ページ数 : 228頁

掲載形式:
(103系)
 クモハ103
 モハ103
 モハ102
 クハ103
 サハ103
(101系)
 クモハ101
 クモハ100 1〜 801〜
 モハ101
 モハ100 1〜 801〜
 クハ101
 クハ100
 サハ101

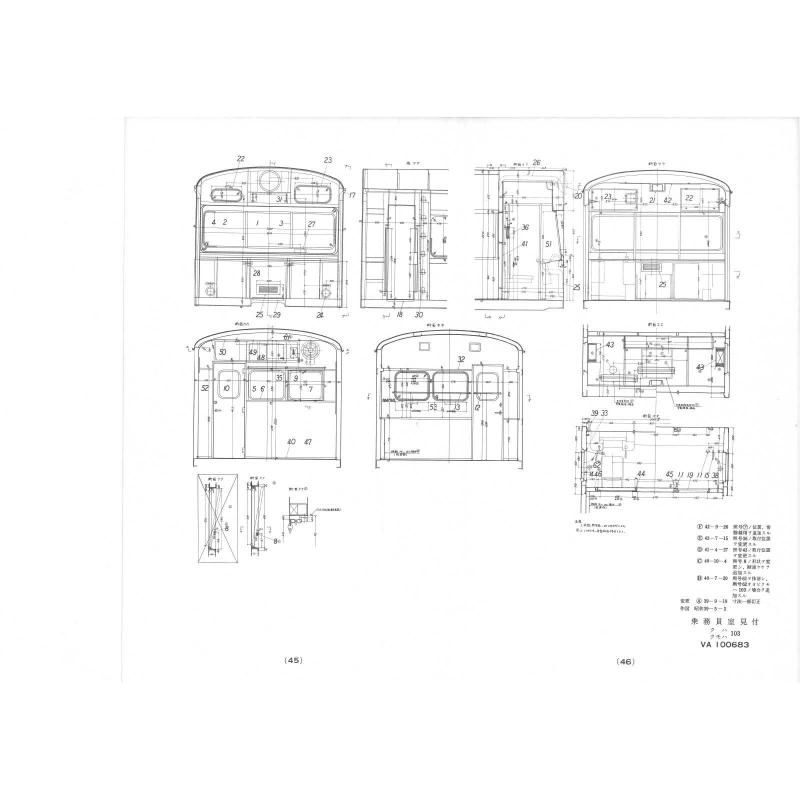

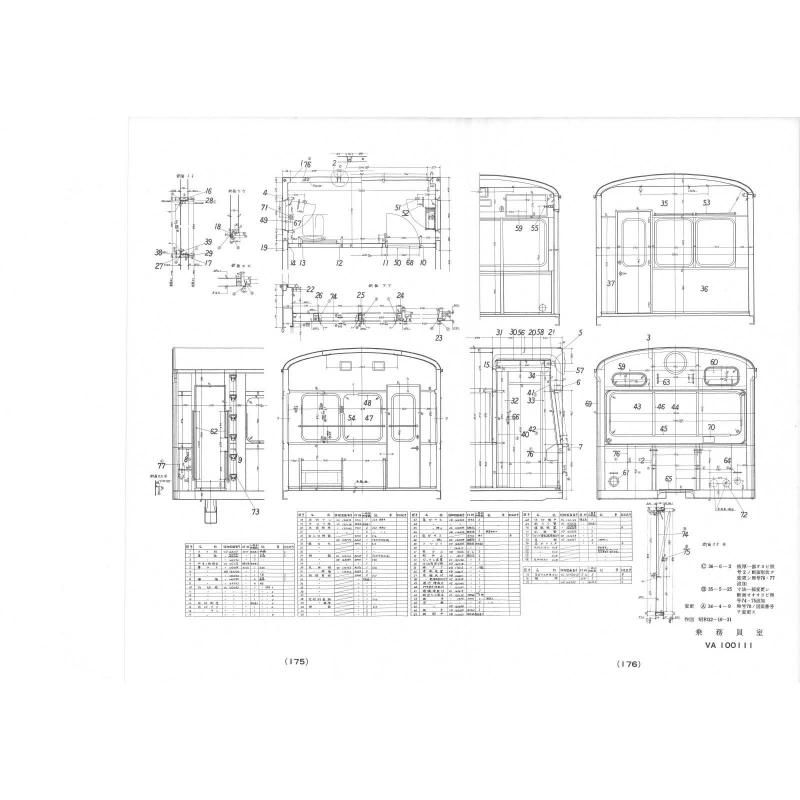

103系電車の車体図で、細かな部品の図面が多く記載されています。通常の付図では扱いきれない部分まで書かれているので、模型作成などでは必須の資料になるのではないかと思われます。
発行時期が昭和43年ですので、クモハ103形やクハ103形500番台の図面も記載されています。
また、ついでレベルですが101系の図面も掲載されていて、サハ100はさすがに掲載されていませんが、他の形式は掲載されています。
過去20年ほどで、この資料がヤフオクに出た事は1度か2度しかありません。それだけに稀少な資料と言えます。
この稀少でな103系の資料を、この機会にいかがでしょうか?

■■■■ 構成
(車体図)
図面表
車体
台ワクオヨビ連結装置
窓オヨビ戸
設備
標記
101系図面表
101系図面
