【A3拡大】415系冷房改造説明書付図 1977-5

1,760円(税160円)

両面
片面
印刷
購入数

下記の資料の「A3サイズ」「無製本」「両面」版となります。原本は全ページB4横ですので、拡大しての提供となります。拡大ですので元図で読めない部分は拡大しても読めませんが、より詳細まで見やすくなります。無製本ですので基本、縦横関係ありませんが原本が横開きですので、それに合わせています。
オプションで片面印刷も選べます。

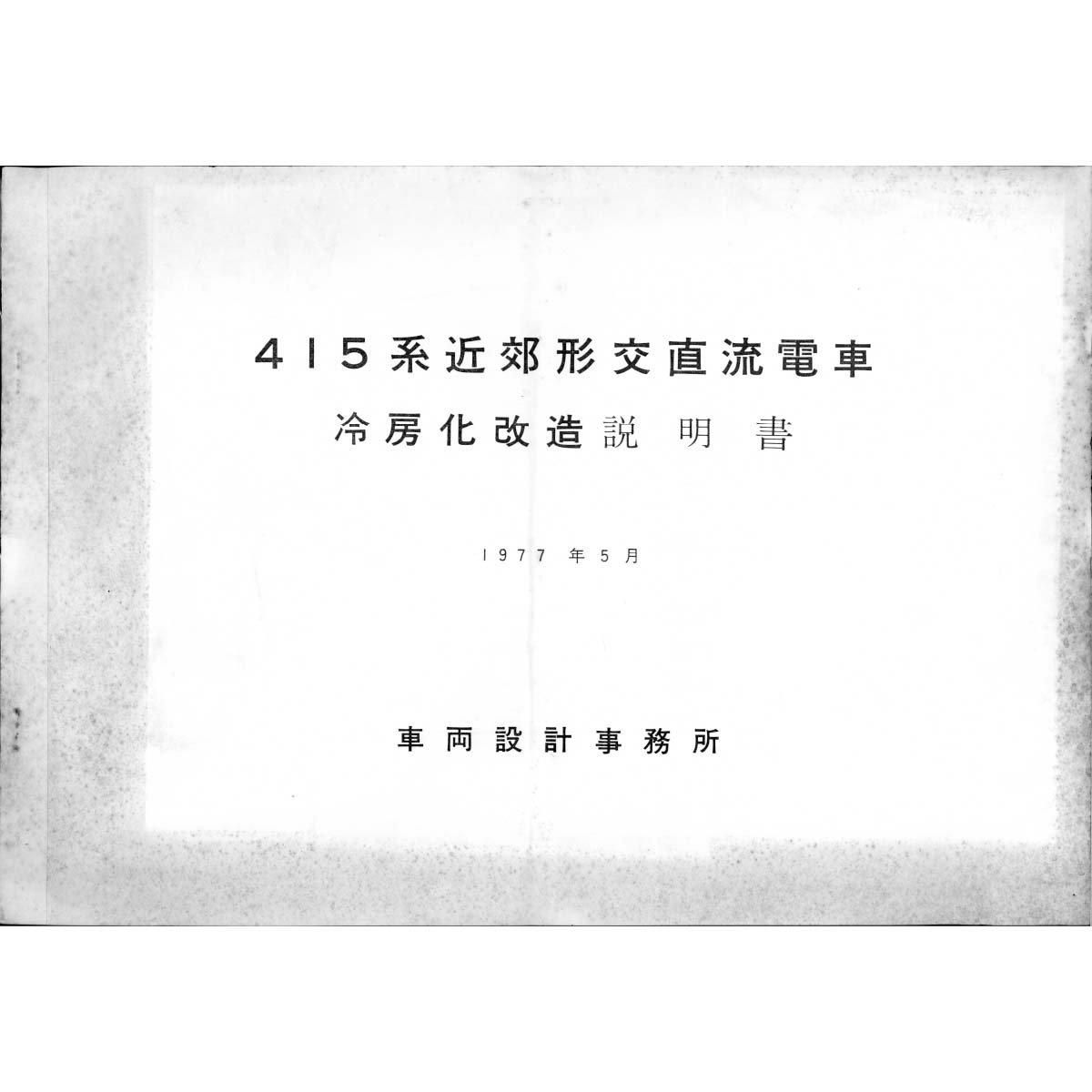

タイトル：　「415系近郊形交直流電車」　冷房化改造説明書
発行年月：　1977年5月
発行元：　国鉄車両設計事務所
元サイズ：　B4横
製本サイズ：　A3横
ページ数：　112頁
掲載形式：　
　モハ４１５
　モハ４１４
　クハ４１１

近郊形の交直流電車の決定版として設計された三電源方式の415系でしたが、最初の12両の投入時期が1972年であったことから、まだ冷房装置が搭載されていませんでした。
しかし、その後通勤形電車・近郊形電車共に冷房装置の取付が標準となり、415系も1974年の増備車では冷房装置が搭載されました。
そんな中で、415系の初期の12両についても冷房装置を搭載することとなり、改造した時の説明書・付図がこの資料です。
当時は冷房改造車の数も少なかった事から、専用の説明書が作られたものだと思いますが、AU75の明細図なども掲載されています。
別に出品しています415系の資料と合わせて見ることで、非冷房時代との比較も可能かも知れません。
個別に管理局や電車区が出す資料ではなく、車両設計事務所が発行している点でも興味があります。
その意味でも比較的貴重では無いかと思います。
この説明書・付図を是非いかがでしょうか？

■■■■　構成
１章 改造概要
２章 車体関係
３章 台車関係
４章 電気機器およびツナギ関係
５章 空気ブレーキ関係
６章 ぎ装関係
