キハ35系車体図面(1/2・2/2) 1965-3

2,310円(税210円)

ステープラー製本サーマル製本無製本
製本方法
購入数

下記の資料をステープラー(ホチキス)製本しています。(商品画像がサーマル製本となっております。こちらをご希望の方はオプションのサーマル製本を選択してください)

タイトル: 「液体式ディーゼル動車図面」 (通勤形) 車体関係 1/2 と 2/2の2冊を合わせて1冊としています。
発行年月: 1965年3月
発行元: 国鉄車両設計事務所
元サイズ: A4縦(見開きでA3横のページあり)
製本サイズ: A4横
ページ数: 約188頁
掲載形式:
 キハ30
 キハ35
 キハ36

キハ30・35・36形気動車は、非電化区間のラッシュ輸送用として3ドアロングシートで設計されました。
図面に記載されている方向幕の文字から、関西線湊町〜奈良・関西線・気勢線の名古屋〜紀伊長島、草津線、名松線、伊勢線、越後線、川越線、房総関係、城端線、氷見線などが記載されていますから、それらの線区に投入されたものと思われます。
最近まで久留里線などでも使用されていました。

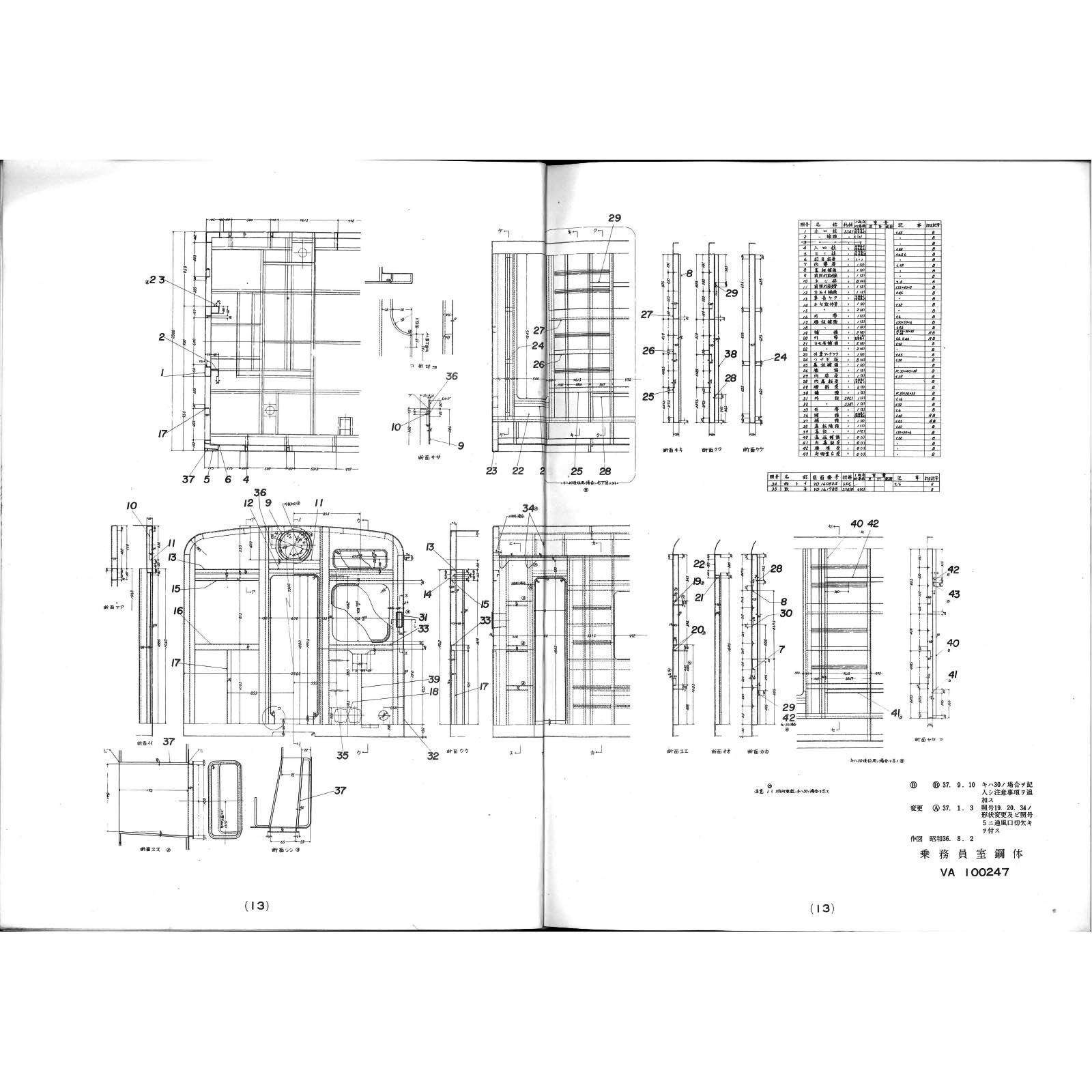

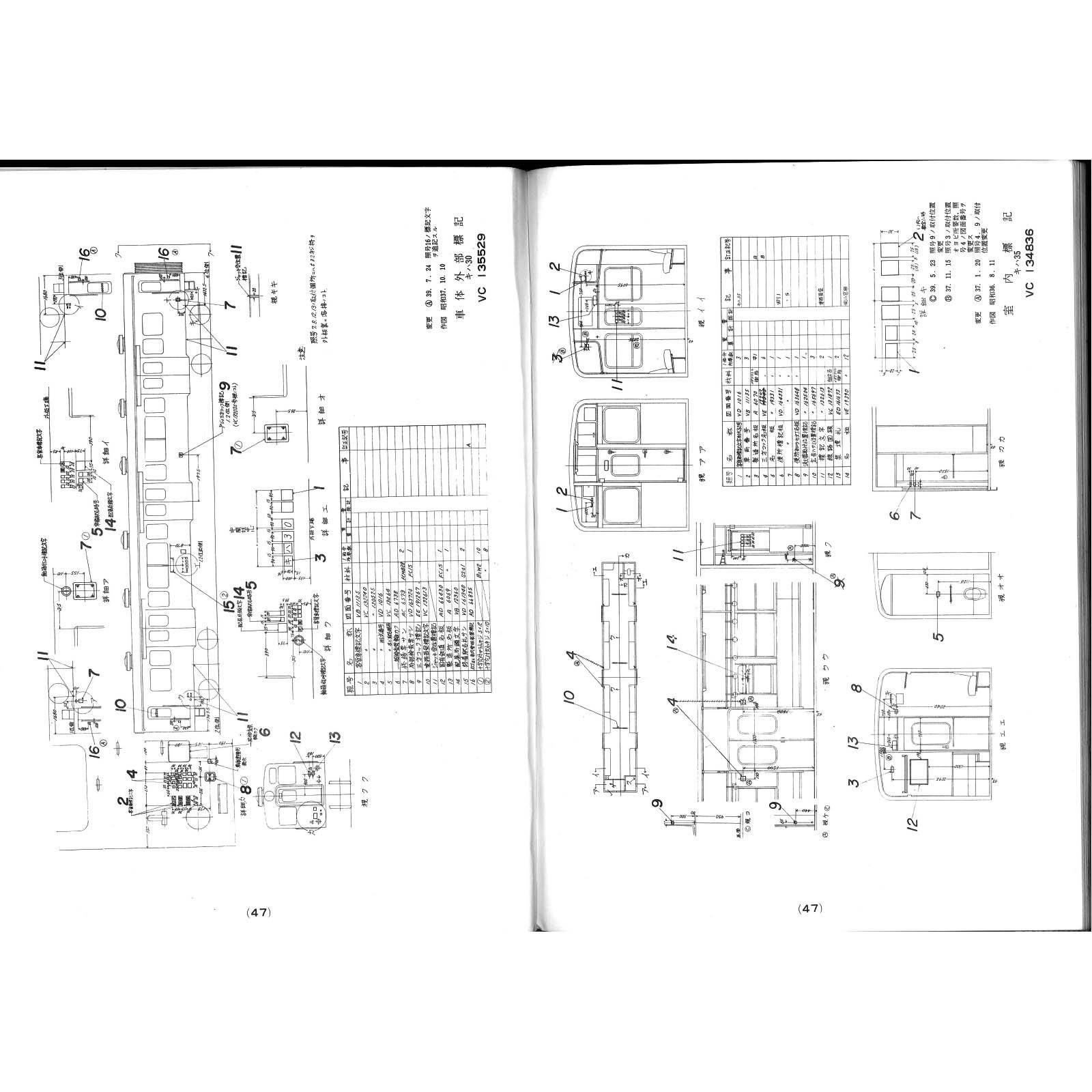

この図面には、車体の図面以外に車体記載文字などの図面も記載されています。
気動車では珍しい通勤形の図面をいかがでしょうか?

■■■■ 構成
(1/2部分)
1章 図面表
2章 車体
3章 台ワク
4章 標記

(2/2部分)
1章 図面表
2章 窓オヨビ戸
3章 腰掛
4章 設備
5章 便所
6章 水揚装置
