ATS車上装置説明書付図(ツナギ及び共通部)

2,750円(税250円)

無製本
ステープラー製本
サーマル製本
製本方法
購入数

下記商品を無製本で提供します。ステープラー製本・サーマル製本はオプションとなります。

タイトル : 「ATS車上装置説明書付図(ツナギ及び共通部)」
発行年月 : 1965年2月
発行元  : 国鉄車両設計事務所
元サイズ : A4縦・A3横
製本サイズ: A4縦
ページ数 : 250頁

======
【資料説明】
ATSの基本回路の説明と、ATS−S形及びATS−B形の回路ツナギ図、A形車警のツナギや説明、確認ボタンなどの説明や図面などとなっており、国鉄がATSを普及させるために全車両に取り付けた際のものですので、ATSの動作についても比較的詳しく書かれています。

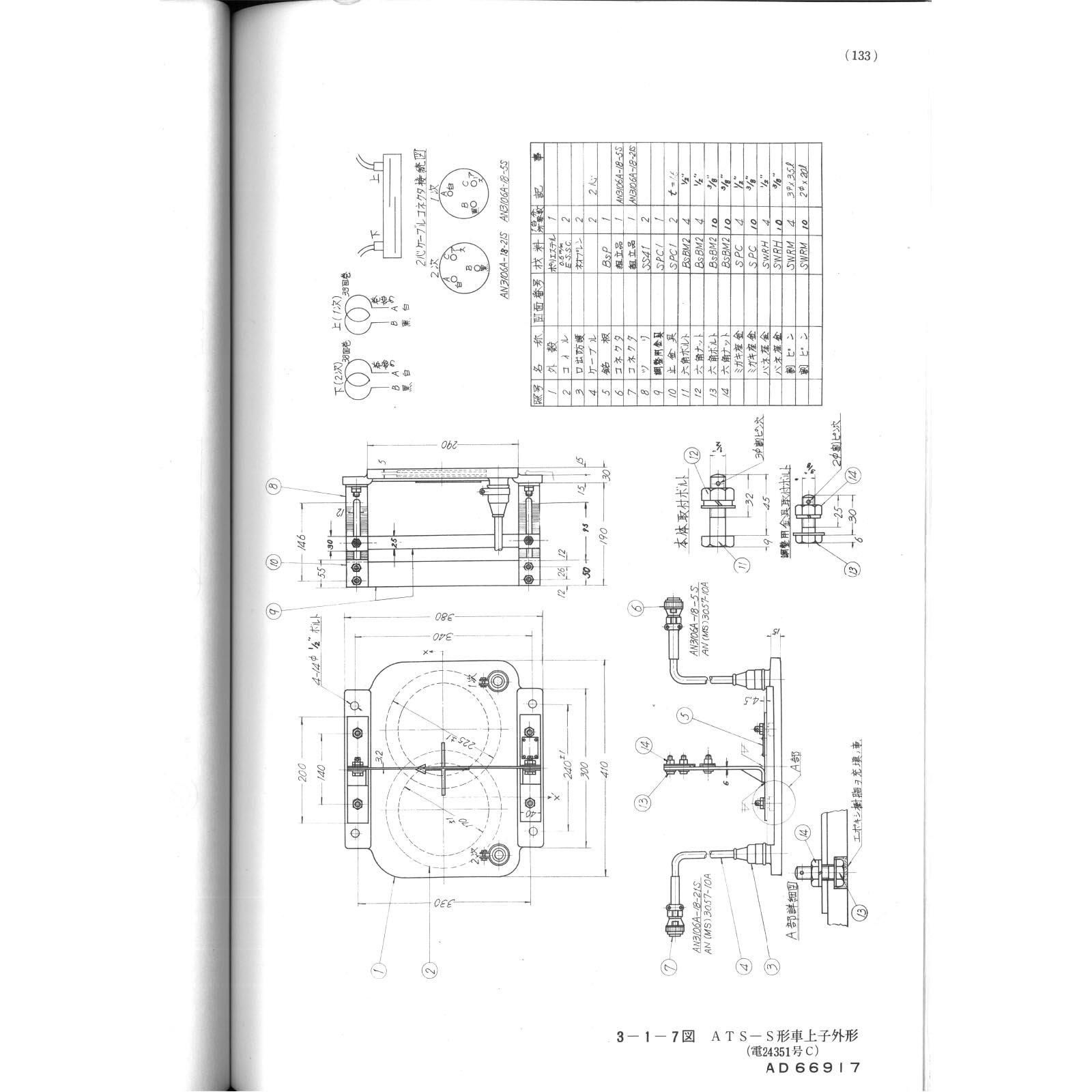

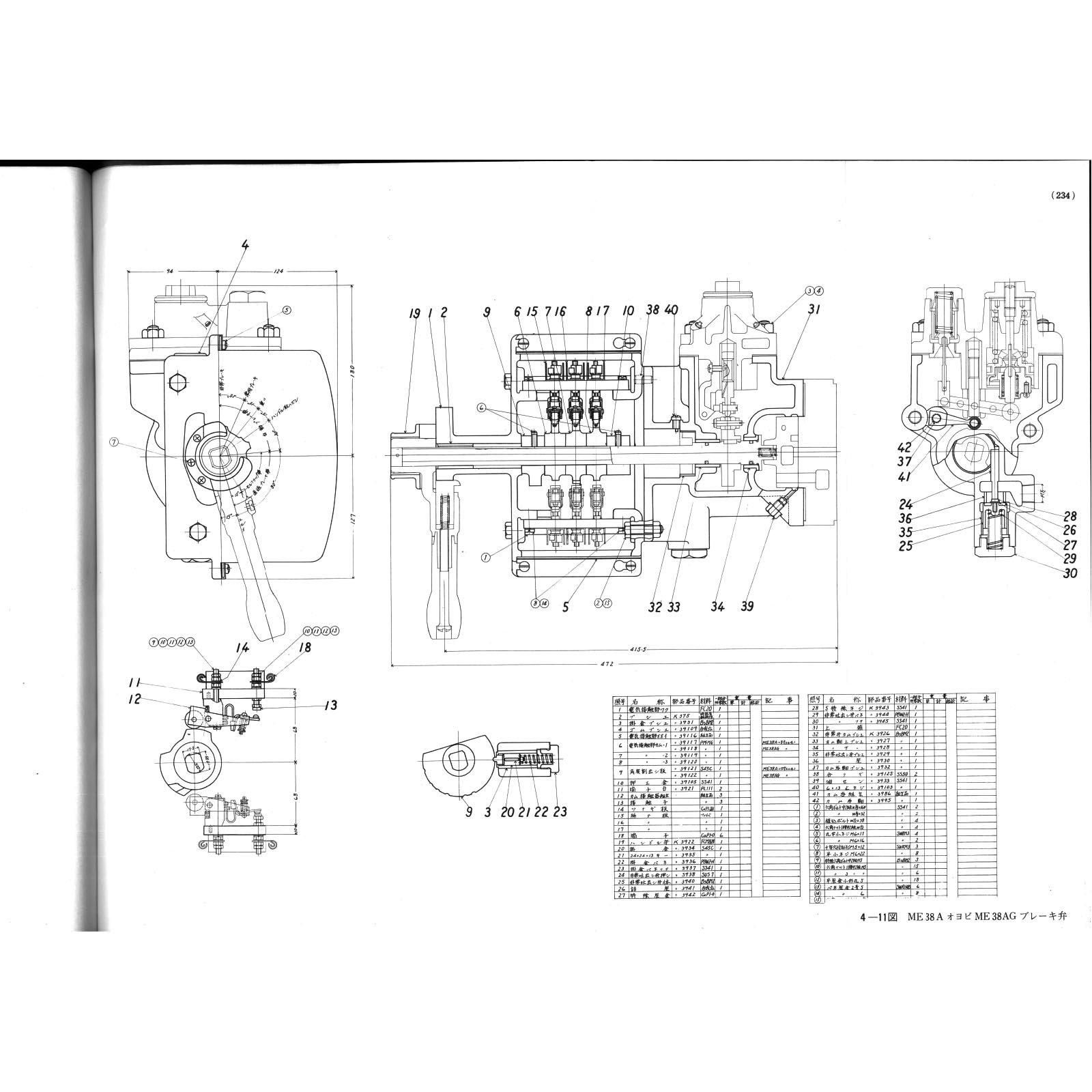

(ぎ装)編とついになる説明書付図ですが、ぎ装編がATSの車上子や運転席の確認ボタンの位置などを図示しているのに対して、こちらは車上子の形状や確認ボタンの形状、ブレーキ弁など細かい部分の図面などが記載されています。
ぎ装編とともに、このあたりを調べる方にとっては、かなり資料的に「使える」と思っております。
興味のあるかた、ない方と、明確に分かれる資料でしょうけど、興味のある方、この機会に是非お買い求めください。

■■■■ 構成
(説明書)
1章 基本回路
2章 ツナギ
3章 電気機器
4章 空気ブレーキ装置

(付図)
1章 基本回路
2章 ツナギ
3章 電気機器
4章 空気ブレーキ装置
