下記商品を無製本で提供します。ステープラー製本・サーマル製本はオプションとなります。
タイトル : 「ATS車上装置説明書付図(ぎ装)」
発行年月 : 1965年2月
発行元 : 国鉄車両設計事務所
元サイズ : A4縦・A3横
製本サイズ: A4縦
ページ数 : 200頁

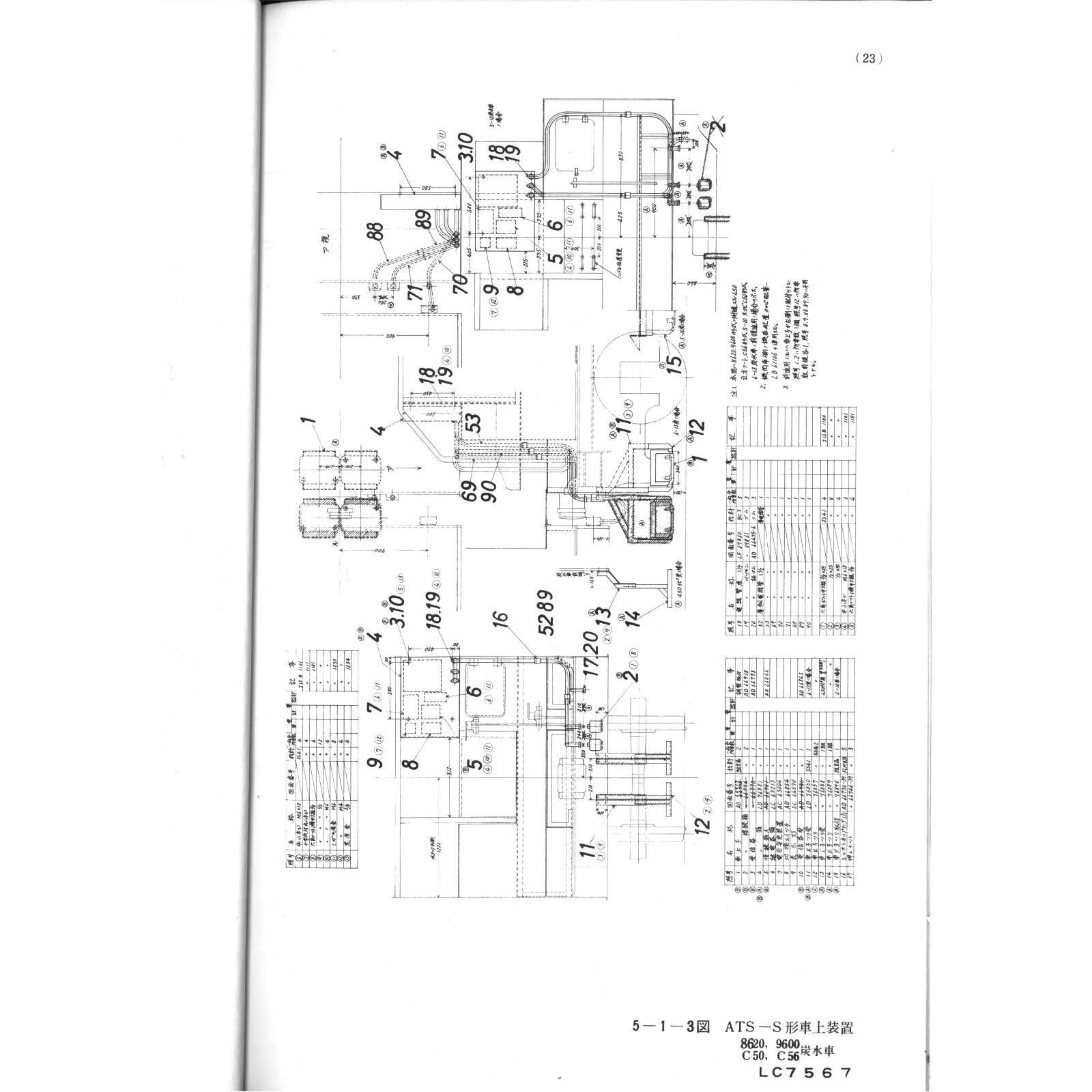

ATS車上子の車両への取り付けの詳細図面を掲載した説明書・付図です。

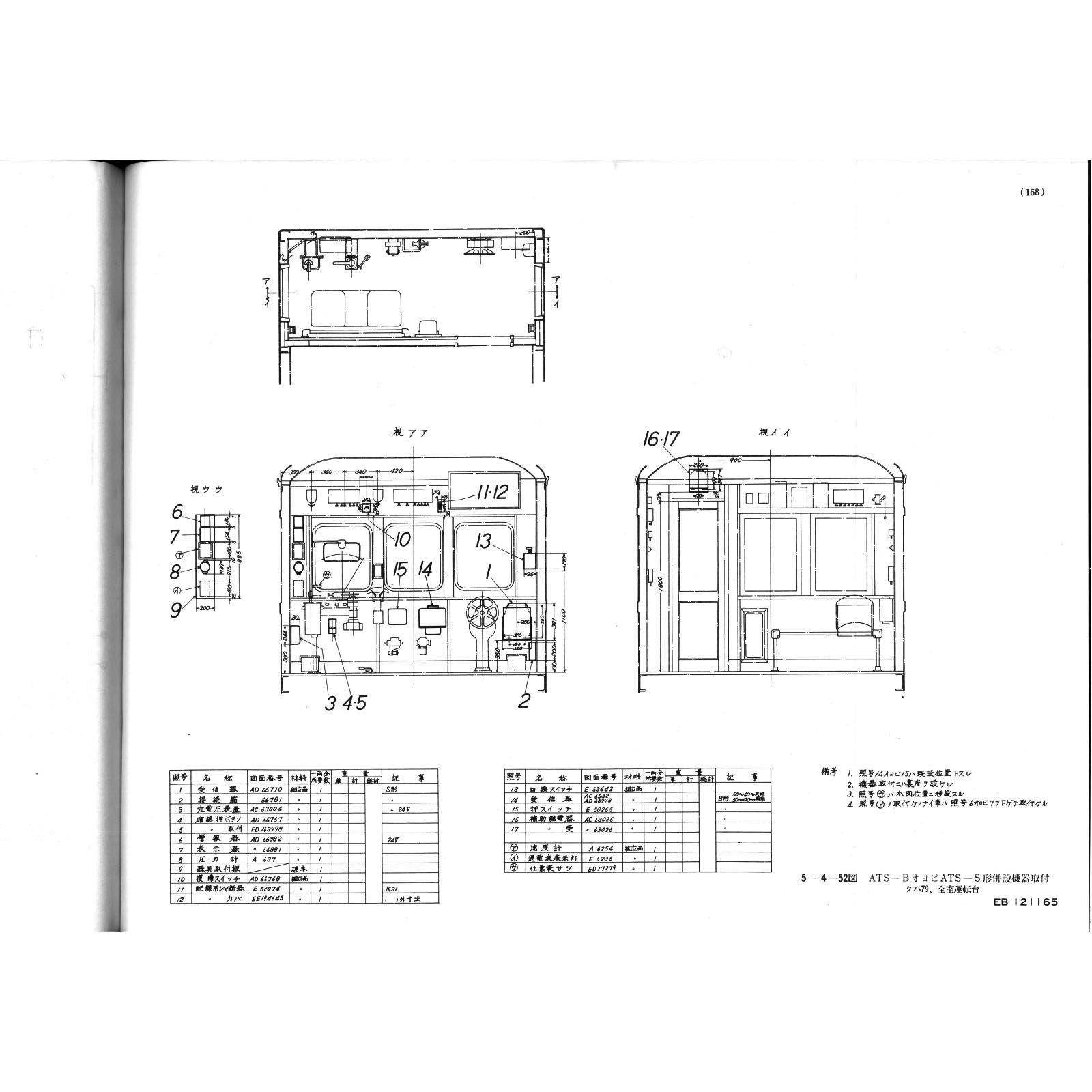

掲載されている車両は、ATSの車上子を取り付けたSLから電車までで、一部の形式は写真のように運転室内の図面と、ATS確認ボタンや警報器の位置などが記載されています。
正直なところ、ATS機器の運転室内の場所を明確に示した資料は趣味誌などでは過去に紹介されていなかったかと思いますので、特に模型を作られる方でこれらの機器を正確な位置に取り付けたいと思われる方には、とても貴重な資料となります。
また、車上子についても、どの位置に取り付けたかは、現車による確認以外の確認方法が無かったわけですが、この資料を見るとどの位置に取り付けられたかが明確にわかります。
もちろん、全車両の図面類があるわけではありませんが、かなり資料的に「使える」と思っております。
興味のあるかた、ない方と、明確に分かれる資料でしょうけど、興味のある方、この機会に是非お買い求めください。
■■■■ 構成
(説明書)
5章 ぎ装
(付図)
SL・電気機関車・ディーゼル機関車・電車・ディーゼル動車の車両の車上子や運転台の機器配置図
掲載形式一例
8620
9600
C50
C55
C56
C57
C58
C59
C60
C61
C62
D50
D51
D60
DF50
DD13
EF15
EF30
EF58
EF60
EF62
EF63
EF70
ED60
ED61
ED71
ED72
ED73
ED74
ED75
EH10
雑形
クモハ11
クモハ40
クモハ41
クハ47
クハ76
クハ86
クモユニ74
101系
111系
113系
115系
151系
153系
157系(クロ157含)
159系
161系
165系
401系
421系
791系
キハ22
キハ30
キハ58
キハ82
