下記の資料の「A3サイズ」「無製本」「両面」版となります。A4縦ページもA3となりますが、今までのA4サイズ版だと縮小されてるA3横の図面を原寸に近い形で提供します。無製本ですので基本、縦横関係ありません。
オプションで片面印刷も選べます。

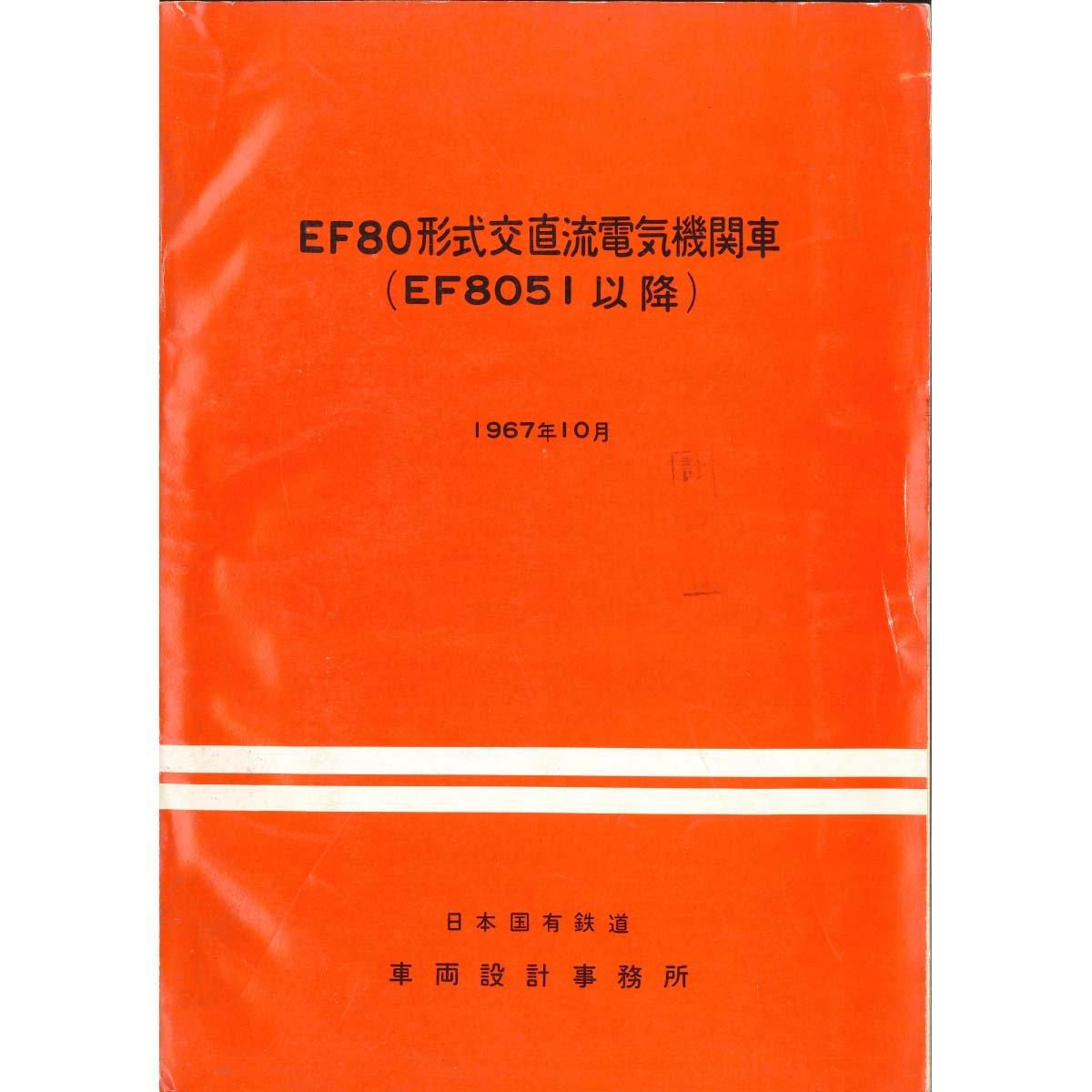

タイトル: 「EF80形式交直流電気機関車」EF8051以降
発行年月: 1967年10月
発行元: 国鉄車両設計事務所
元サイズ: A4縦・A3横
製本サイズ: A3
ページ数: 300頁
掲載形式:
EF80
昭和37年に常磐線電化用として50両作られたEF80は、昭和42年4月の水戸線電化用として更に13両が必要となった。
初期投入から5年経過しているので、その部分で設計変更が行われており、この資料はその説明書と付図となっています。
また、 初の交直流電気機関車として、重量増を克服するために、1台車1電動機方式としたり、高速域の速度向上のために国鉄の主電動機としては保守に難があるために敬遠されていた補償巻線を設けるなど、非常に特徴のある車両となっている。
また、EF8063には電気暖房用に320KVAのサイリスタインバーターを搭載しており、その説明書と付図も掲載されているのは非常に貴重かと思います。
■■■■ 構成
(説明書)
1章 一般
2章 台車および駆動装置
3章 車体
4章 電気機器
5章 空気ブレーキ装置およびその他の空気装置
6章 ぎ装
7章 作用および運転
8章 電気暖房用サイリスタインバータ
(付図)
1章 一般
2章 台車および駆動装置
3章 車体
4章 電気機器
5章 空気ブレーキ装置およびその他の空気装置
6章 ぎ装
7章 作用および運転
8章 電気暖房用サイリスタインバータ
