【B4】103系ぎ装図(車体) 1966-10

4,730円(税430円)

無製本
ステープラー製本
サーマル製本
製本方法
購入数

下記商品を無製本で提供します。ステープラー製本・サーマル製本はオプションとなります。
なお両面印刷となりますが、片面ご希望の方はコメント欄に記載くだされば対応します。(追加料金がかかります)

タイトル : 「103系通勤形直流電車図面」ぎ装関係
発行年月 : 1966年10月
発行元  : 国鉄車両設計事務所
元サイズ : A4縦(見開きでA3横の図面が掲載されています)
 ぎ装図1:128頁・
 ぎ装図2:116頁
 ぎ装図3:109頁
製本サイズ: B4横
ページ数 : 353頁
掲載形式 :
 クモハ103
 モハ103
 モハ102
 クハ103 0番台・500番台
 サハ103

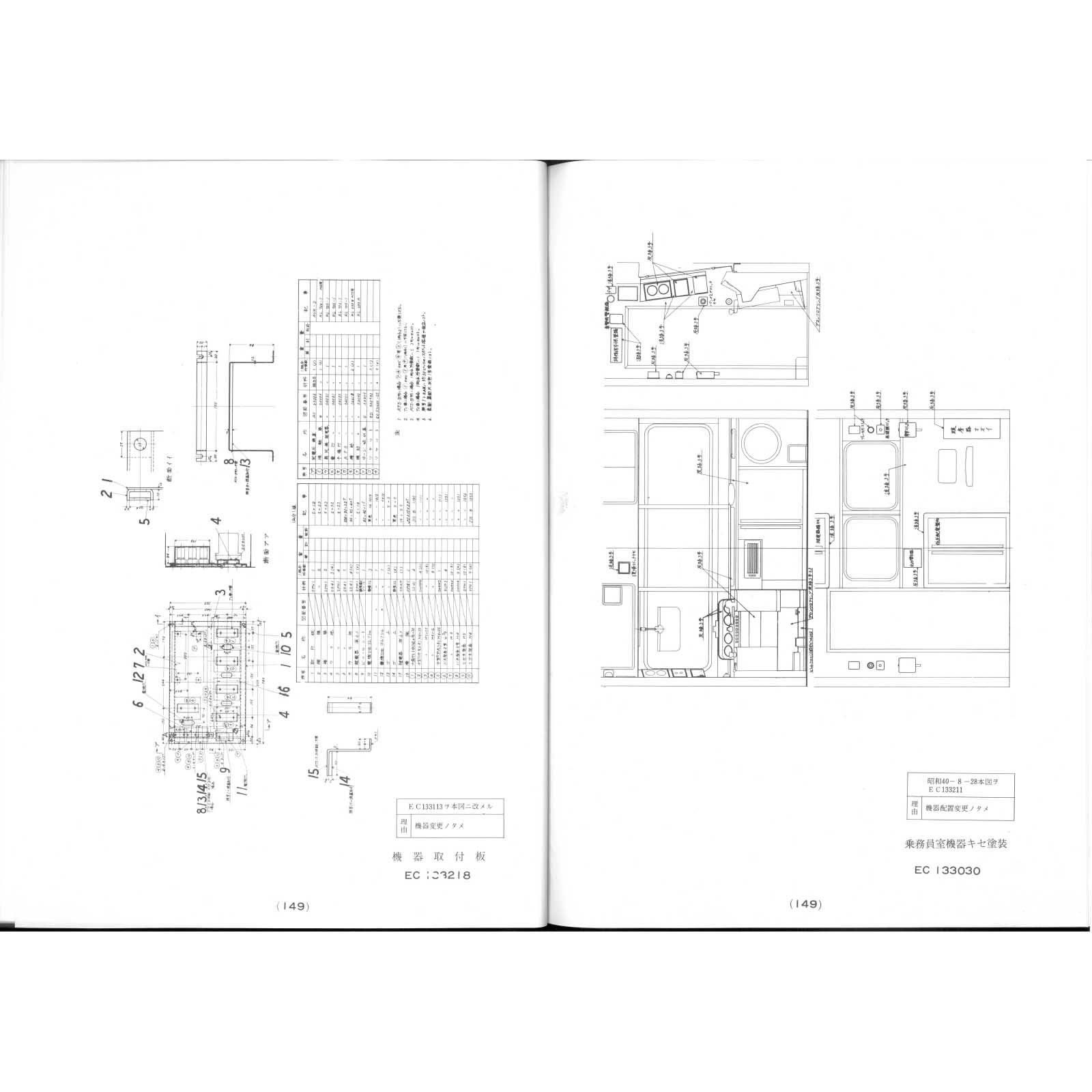

103系電車のぎ装図で、細かな部品の図面が多く記載されています。通常の付図では扱いきれない部分まで書かれているので、模型作成などでは必須の資料になるのではないかと思われます。
発行時期が昭和41年ですので、クモハ103形やクハ103形500番台の図面も記載されています。
過去15年ほどで、この資料がヤフオクに出た事は1度か2度しかありません。それだけに稀少な資料と言えます。
この稀少でな103系の資料を、この機会にいかがでしょうか?

■■■■ 構成
(ぎ装図1)
図面表
手ブレーキ装置
台ワク機器配置
電動発電機通風装置
  床下空気管オヨビ電線管配置
主電動機口出線装置
主回路設置装置
床下口出線装置
車端渡り線装置
ブレーキ力調整装置
主電動機タワミ風動取付

(ぎ装図2)
屋上機器配置オヨビ配管
パンタグラフカギ外し装置
乗務員室機器配置
ユニット運転台
特殊信号管箱
乗務員室空気管オヨビ電線管配置
速度計装置
室内機器配置オヨビ配管

(ぎ装図3)
天井配管
戸ジメ装置
側引戸開閉装置
配線図
蓄電池箱
管オサエ管ササエ
部品表
